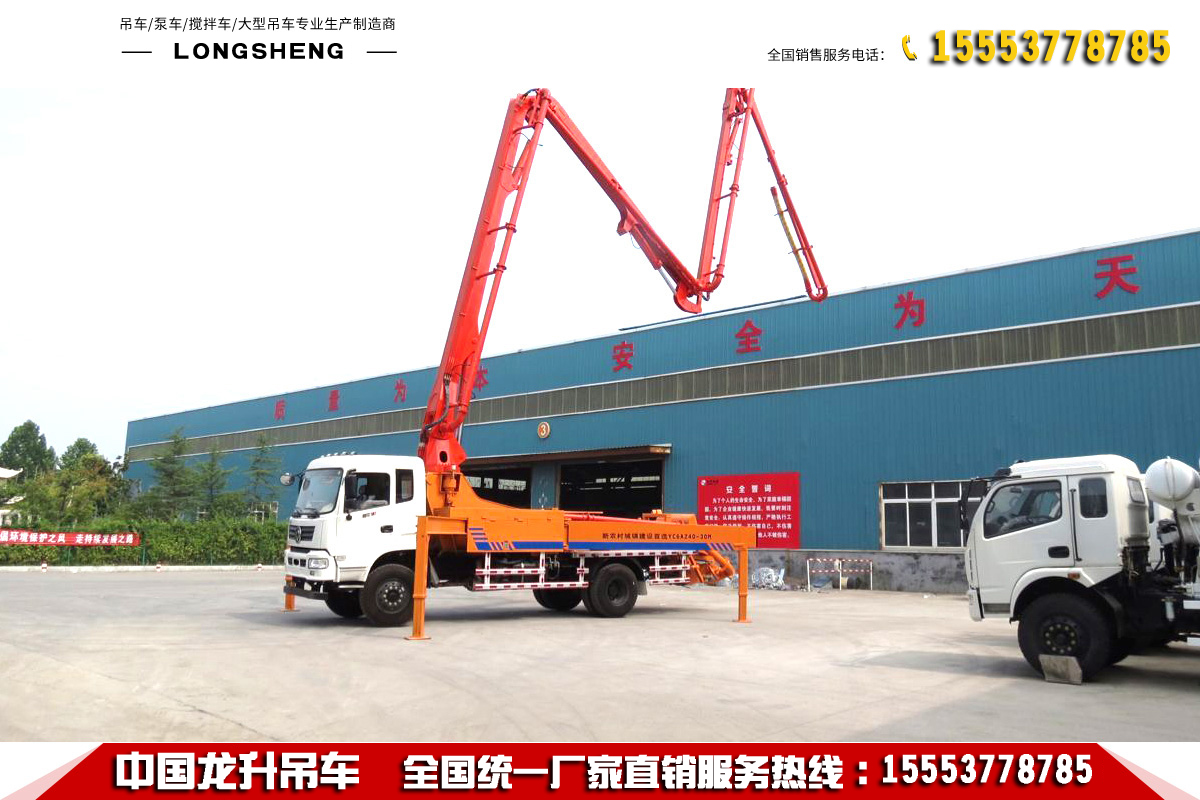

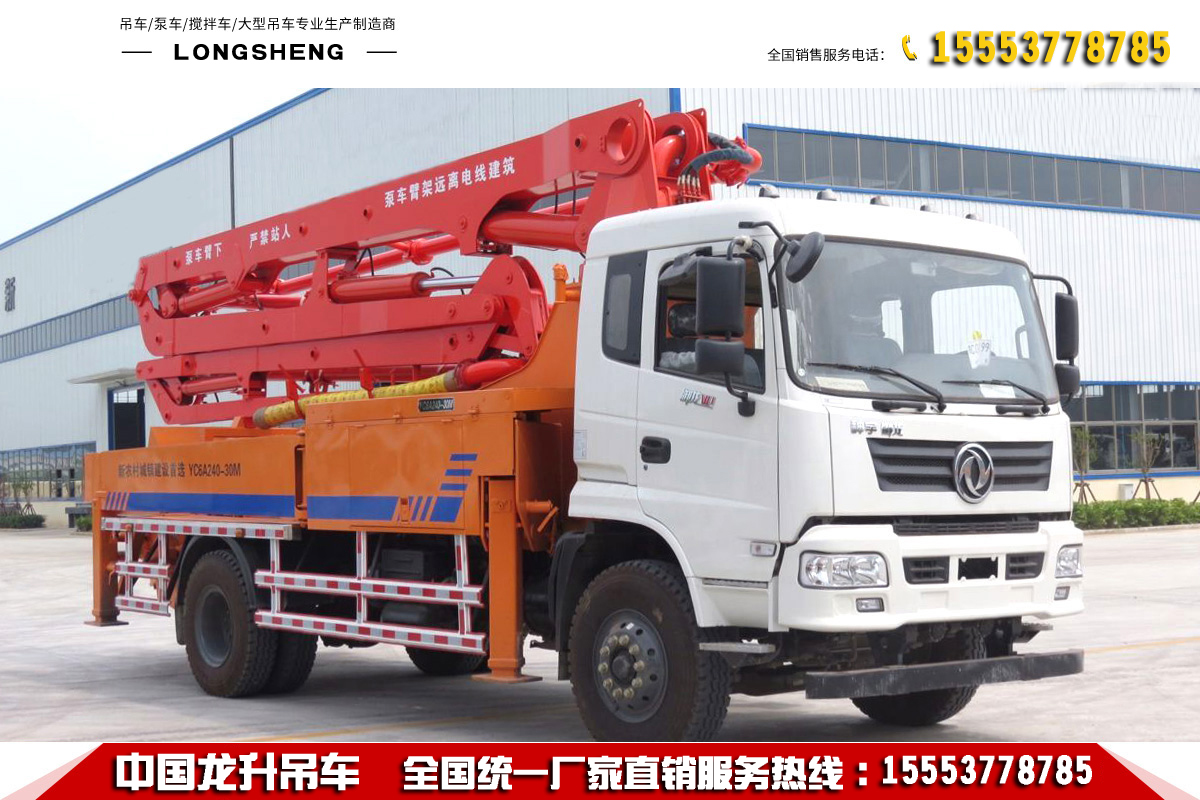

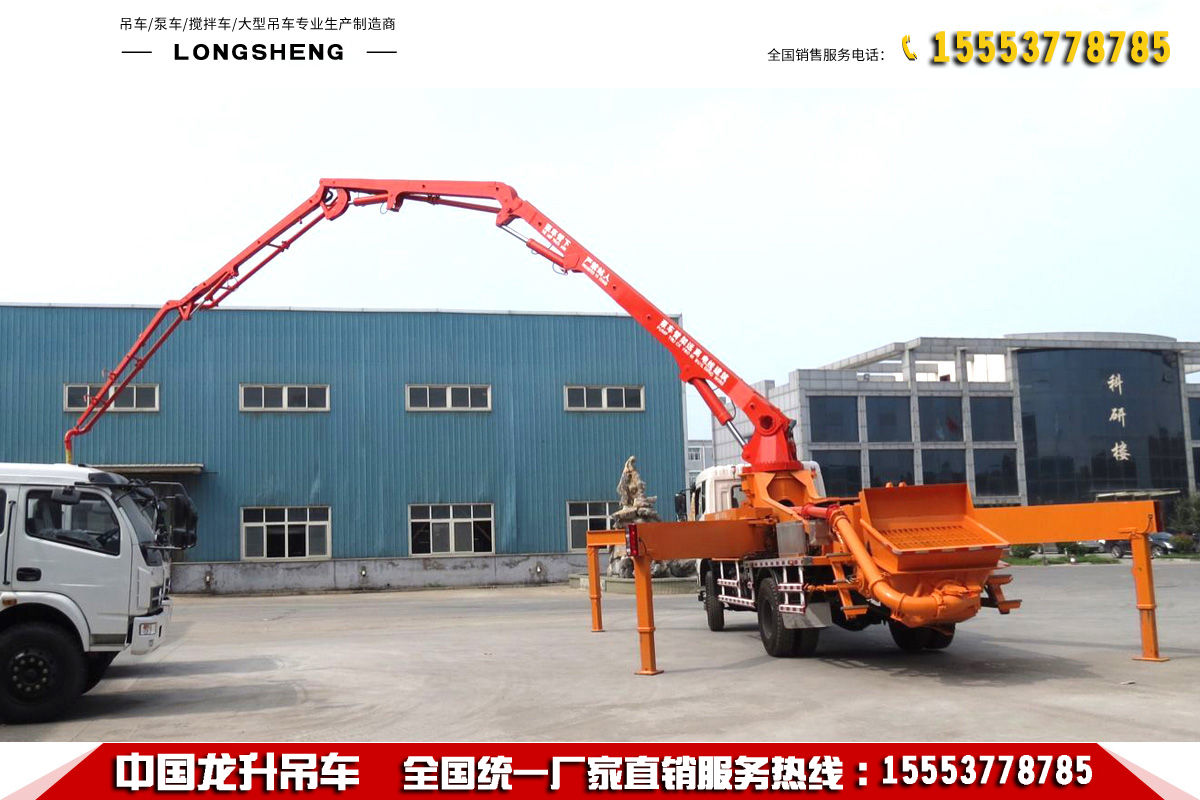

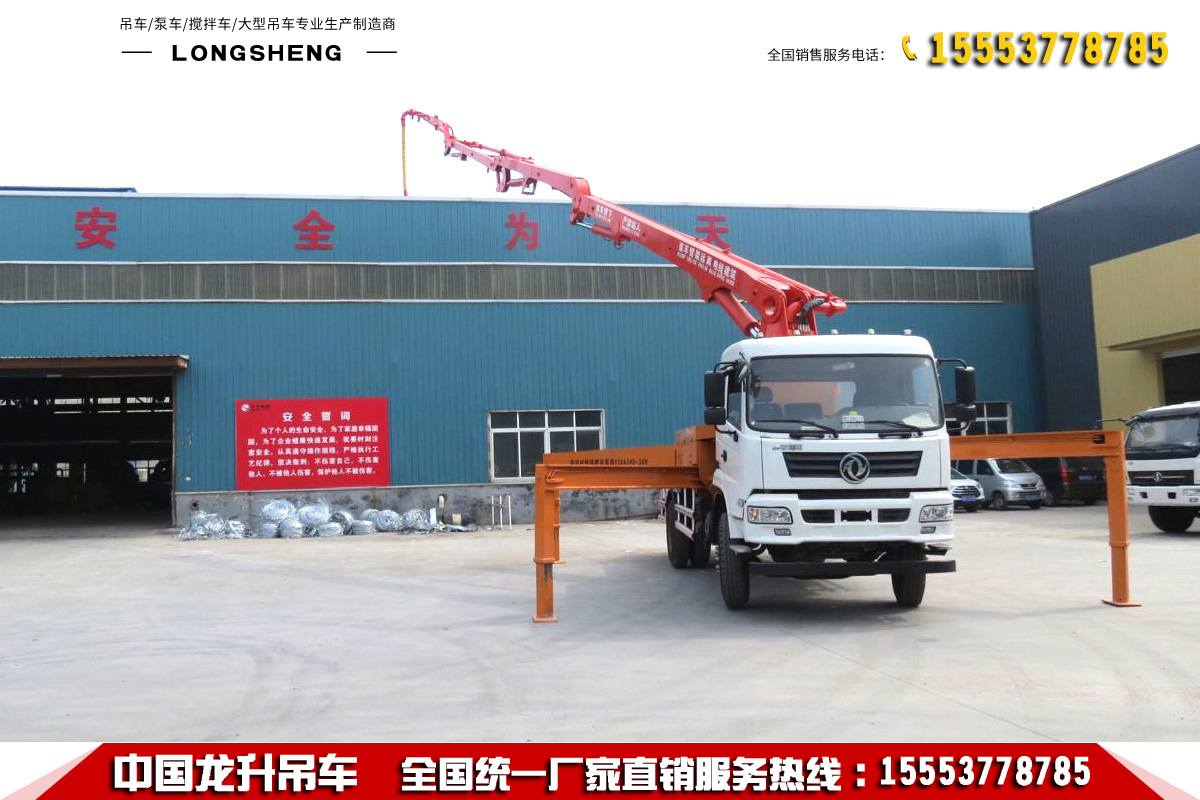

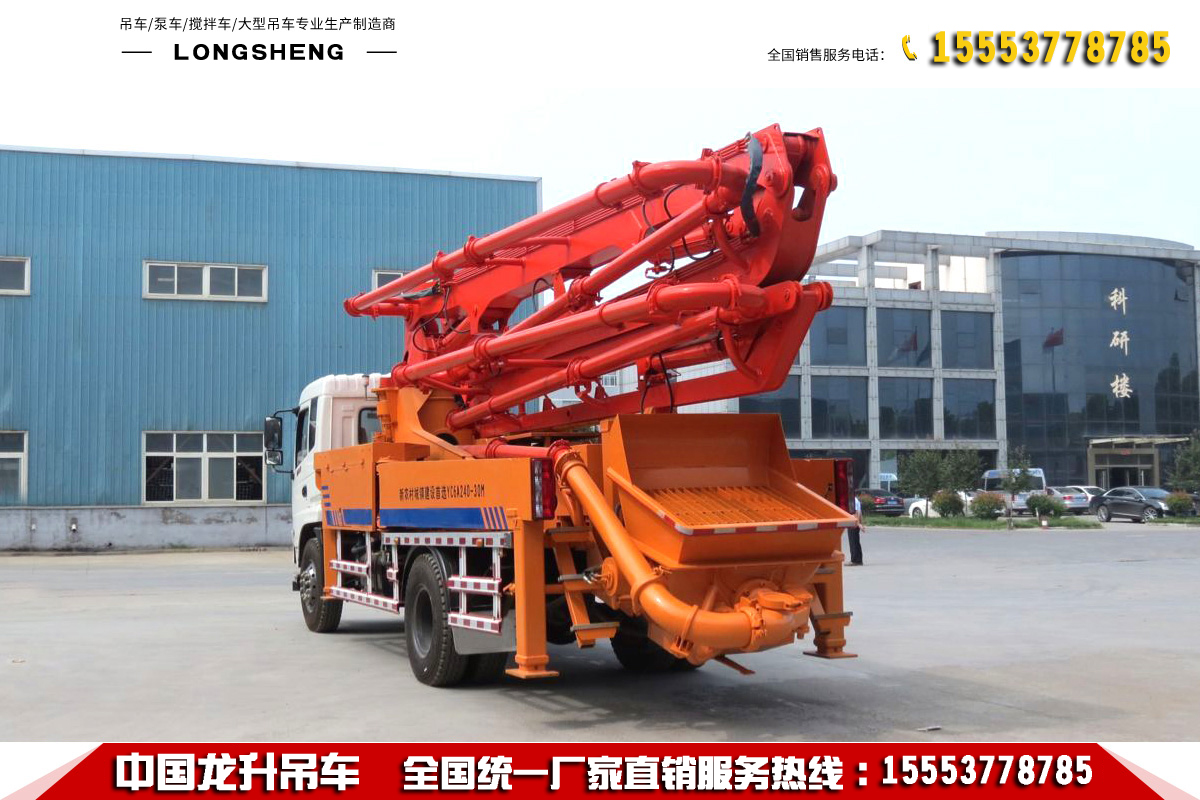

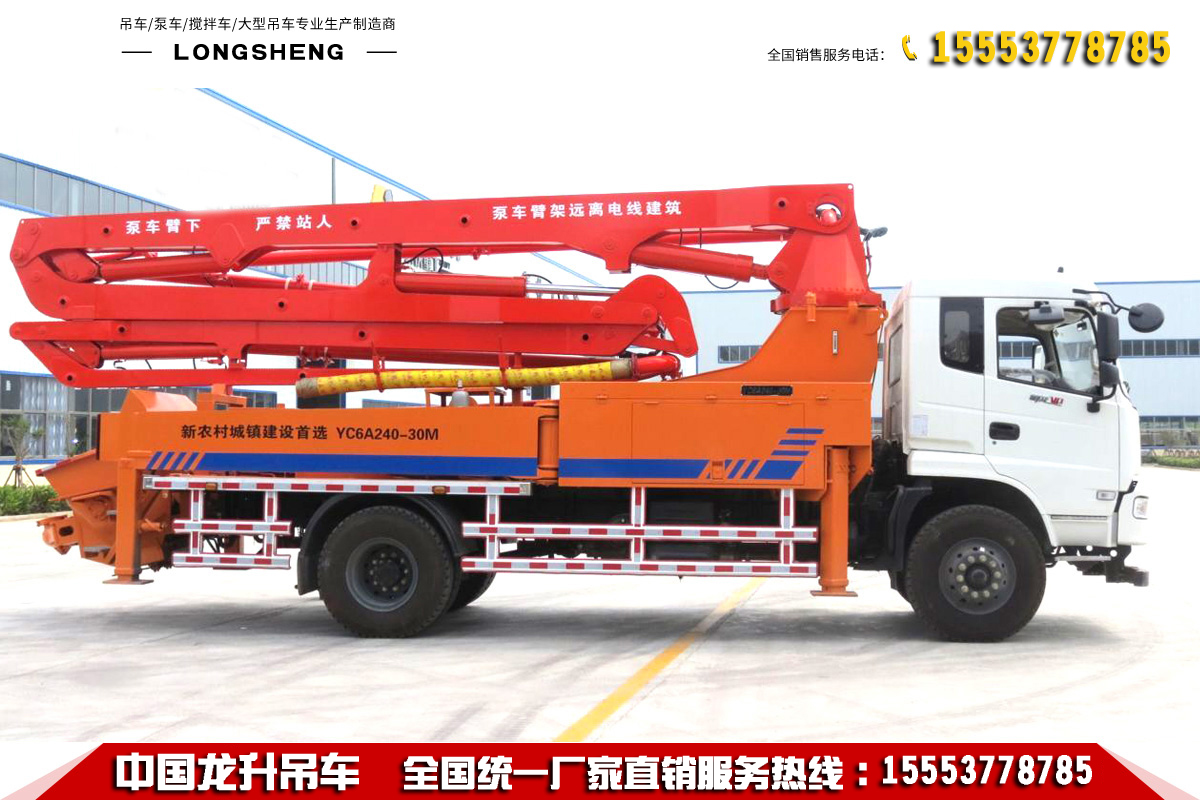

36米小型混凝土泵車技術參數
一、底盤 | 底盤型號 | 東風 |
排放標準 | 國四 | |
發動機 | 玉柴 | |
軸距 | 5100mm | |
最大行駛速度 | 83km/h | |
整車接近/遠離角 | 24.6°/15.6° | |
輪胎規格 | 10.00R20 18層 | |
二、臂架系統 | 臂架最大垂直高度 | 35.7m |
臂架水平布料半徑 | 32.4m | |
布料深度 | 23.5m | |
第一節臂長 | 8500mm | |
第二節臂長 | 6200mm | |
第三節臂長 | 5000mm | |
第四節臂長 | 5000mm | |
第五節臂長 | 5000mm | |
各節臂轉動角度 | 90/180/360/540/720 | |
臂架控制模式 | 負載敏感的比例控制 | |
臂架折疊方式 | M型 | |
磚塔旋轉角度 | 90° | |
前支腿橫跨距離 | 6000mm | |
后支腿橫跨距離 | 7000mm | |
前后支腿縱向距離(MM) | 6300mm | |
支腿打開方式 | X | |
尾膠管長度 | 3000mm | |
混凝土輸送管直徑mm | 125mm | |
三、電氣控制系統 | 控制電源 | 24v |
控制模塊 | 德國哈威 | |
工作電壓 | 24V | |
中間電器品牌 | 歐姆龍 | |
無線遙控器品牌 | 上海技景 | |
四、液壓傳動系統 | 液壓系統類型 | 閉式液壓系統 |
系統工作壓力 | 35.0Mpa | |
主液壓油泵品牌 | 德國力士樂 | |
主油泵型號 | 力士樂A4VG125 | |
主電液換向閥品牌 | 進口或國產 | |
吸、回油濾芯品牌 | 徐工 | |
臂架多路閥品牌 | 德國哈威 | |
臂架平衡閥品牌 | 美國SUN | |
臂架油泵品牌 | 國產 | |
支腿多路閥品牌 | 意大利或國產 | |
安全閥品牌 | 進口或國產 | |
油缸液壓密封件品牌 | Parker | |
液壓油箱容積 | 450L | |
液壓油冷卻方式 | 風冷 | |
主油缸 | 協力130mm×80mm | |
分動箱品牌 | 德國STIEBEL或國產 | |
回轉減速機品牌 | 國產 | |
軟管接頭品牌 | 伊頓 | |
六、尺寸&重量 | 整車總長約（MM） | 9500mm |
整車總寬約（MM） | 2300mm | |
整車總高約（MM） | 3610mm | |
整車質量約（T) | 195000kg | |
七、泵送系統 | 混凝土分配閥形式 | S閥 |
混凝土活塞品牌 | 國產 | |
最大混凝土出口壓力高壓/低壓 | 10.5-20Mpa | |
輸送缸內徑/行程 | 230mm×1450mm | |
最大上料高度(MM） | 1450mm | |
料斗容積 M3 | 0.65 | |
可泵送混凝土塌落度 | 160-220 | |
允許最大骨料尺寸（MM） | 40 | |
潤滑方式 | 集中潤滑 | |
